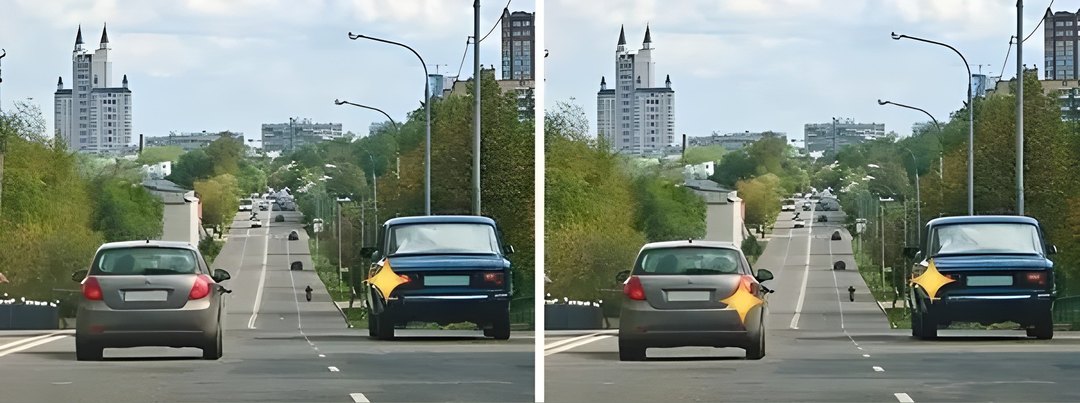

Ситуация, в которой водитель транспортного средства, движущегося по правой полосе, обязан уступить дорогу при перестроении, показана:

Разбор. Правило короткое: тот, кто меняет полосу, уступает всем, кто едет по своей полосе прямо и никуда не сворачивает (п. 8.4). Помеху создаёт именно перестраивающийся, а не тот, кто просто держит свой ряд. Поэтому водитель правой полосы обязан уступить только там, где он сам уходит влево, под попутный поток. Вариант «на обоих рисунках» подкупает привычкой «правый всегда пропускает левого». Но при одновременном перестроении включается правило правой руки, и преимущество остаётся за тем, кто справа.
